猪场除臭设备的原理构造和工艺

  近两年国内对养殖企业的环保要求越来越高,特别是尾气排放方面,要求在猪舍、粪污处理等关键节点安装臭气收集处理设施设备,并对场内空气质量实行全程监测管理,减少恶臭气体排放。因此各大养殖大企业今年在新建和在建的项目中都增加了尾气排放净化除臭设备。



  可以预见,今后几年随着养猪产能的逐步恢复,各个地方都会对养殖场的废气排放提出要求。



  除臭设备虽然再国外已使用多年,但对国内多数养殖企业来说还比较陌生,根据目前已经投入使用的除臭设备,本文做一个简单的介绍,供行业内参考。



  除臭设备的原理



  猪场用除臭设备的原理比较简单,和工业除臭设备的填料塔原理一样,就是让臭气经过填料,让臭气成份和喷淋液充分接触,利用液相来吸收气相,因为猪舍臭气中的主要成份是氨气和粉尘,这些物质相对都易溶于水,因而能达到除臭效果。



 data-cke-saved-src=http___p5.itc.cn_q_70_images01_20210923_1dfe7d2a793e4dd28c5cce3268660e5d.jpeg&refer=http___p5.itc.webp.jpg src=http___p5.itc.cn_q_70_images01_20210923_1dfe7d2a793e4dd28c5cce3268660e5d.jpeg&refer=http___p5.itc.webp.jpg



  除臭设备构造

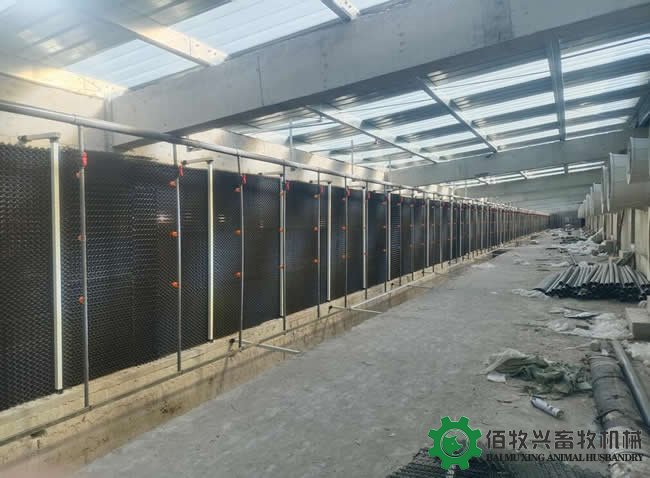

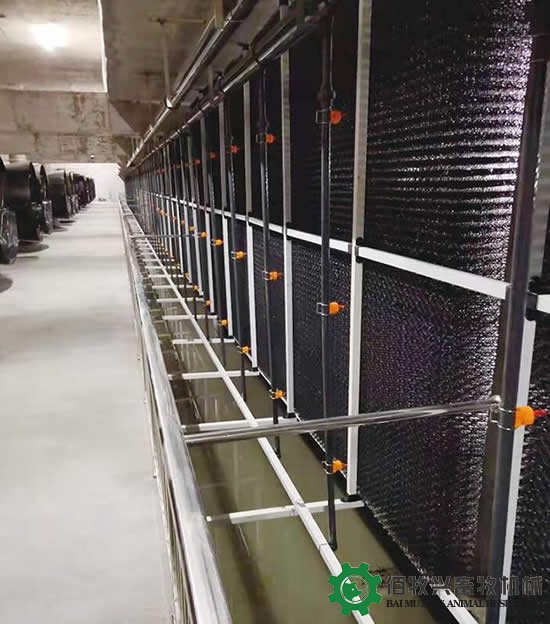

  目前国内多数采用单层过滤墙的卧式设备,除臭墙立在距离风机出风口5-6米远的距离,这种样式造价较低,设备一般由滤料、外包围、蓄水池、喷淋装置和电气控制这五个主要部分组成,另外还可以选择添加水质监测和调节系统,增加设备的自动化程度。



  1 、滤料和滤料固定框架(主要核心部分)



  滤料是除臭设备的核心材料,目前使用的主要是网格状滤料和球形滤料,这两种材料都是由PP塑料注塑而成,网格滤料是片装叠加起来做成模块,现场堆砌成墙体。球装滤料是用做成筐状的容器,把过滤球散放堆积起来。

  网格滤料是专门为养殖场通风除臭开发的一种过滤材料,它的特点是风阻小(空载小于10Pa),对风机的静压要求不高,安装固定方便,使用期间无需维护。球装材料的价格低,但相对风阻很大(35Pa),对风机的静压要求高,还有球状过滤墙容易形成粉尘堆积,长时间使用需要定期拆解清洗。






  2、外包围、水池等土建基础设施



  平层饲养的猪舍一般采用钢结构外包围的较多,造价较低,建设速度较快,但密封效果不太理想,容易泄露部分未经过处理的臭气。楼房猪舍都是在土建结构上把除臭间加出来,采用砖混或混凝土结构,这种结构密封性好,使用寿命长,造价比钢结构高。

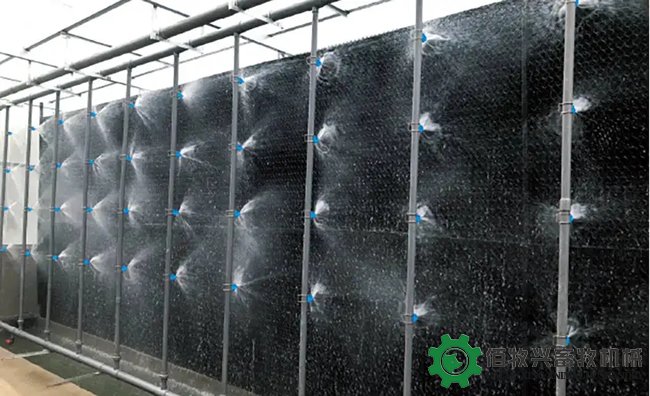

  3、循环喷淋装置(喷淋清洗)



  循环喷淋系统主要部件离心水泵,喷淋管路和喷淋水嘴。



  喷淋水泵需要采用防腐的不锈钢泵头,立式卧式均可;喷淋管路采用的是UPVC给水管,压力要求为1.0Mpa;喷淋水嘴采用不容易杜塞的螺旋喷头。



  4 、电控系统



  电控系统主要控制水泵的开启,为了控制喷淋压力和调整水泵流量,会采用变频控制。



  5、水质监测及加药装置(控制PH值和电导率)



  循环喷淋水对于臭气的吸收是存在着极限的,当水里的污染物浓度过高时会对除臭效果造成很大影响,为了增加除臭效果和提高设备的自动化程度,建议选用设备时增加水质监测装置和加药调节装置,一般设备只要监测喷淋液体的PH值和电导率就可以实现。






  除臭设备工艺



  这种猪场除臭设备可以采用水吸收、酸吸收和生物降解工艺。水吸收工艺是最简单的工艺,不用添加任何其它物质,但水吸收工艺的处理效果一般。为了增加除臭的效果可以在水中添加酸,或者加入生物菌。这两种工艺会在水吸收的基础上增加除臭效果,比如加入硫酸可以使氨的吸收率达到80%,除臭效果非常明显,但采用酸处理,酸的日常消耗量较大,还有对设备的腐蚀程度加大,及产生的污水不能直接排放,需要二次处理的问题(在国外可以直接喷洒草坪)。



  较为合理的是使用生物处理工艺,菌剂一次添加,使用成本相对较低,但生物菌的生存环境要求复杂,温度和污染物的浓度等诸多因素对生物处理有较大影响。



  从国外除臭设备的应用经验和国内多年在养猪场尾气处理的探索经历综合来看,采用前文介绍的这种除臭设备是投资相对经济、使用管理相对简单、运行费用相对较低,除臭效果相对可以接受的一种方案。
